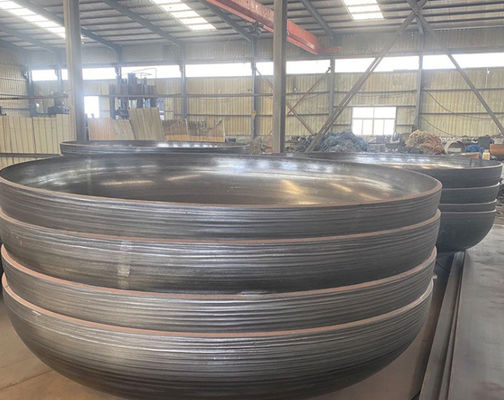

Laswerk ASME Torisferische drukkop Vloeistof

89mm 500MM ASME PED Torisferische schotelkop Typen schoteloppervlak In drukvat

GEDETALISEERDE PRODUCT


Bij het ontwerp van drukvaten worden verschillende soorten platte koppen, ook wel platte uiteinden genoemd, gebruikt om de uiteinden van het vat af te sluiten.Twee veel voorkomende soorten platte koppen zijn torisferische en elliptische koppenLaten we elk type bespreken:

1. Torisferische platte kop:

   • Torisferische koppen worden veel gebruikt in drukvaten vanwege hun gunstige mechanische eigenschappen en gemak van fabricage.
   • Deze hoofden hebben een schotelradius (r) die meestal 6% van de diameter van het hoofd (D) bedraagt, en een knokkelradius (k) die meestal 10% van D bedraagt.
   • De algemene vorm van een torisferisch hoofd lijkt op een deel van een bol gemengd met een kleinere straal in het midden.
   • Ze bieden een goede bouwsterkte en zijn geschikt voor toepassingen onder middelgrote tot hoge druk.
   • Torisferische koppen zijn ontworpen en vervaardigd in overeenstemming met normen zoals ASME (American Society of Mechanical Engineers) Section VIII Division 1 of Division 2,en PED (richtlijn drukapparatuur) in Europa.

2. Ellipsoïdale platte kop:

   • Ellipsoïdale hoofden, ook wel elliptieke hoofden genoemd, hebben een vorm die sterk lijkt op een segment van een ellipsoïde.
   • Deze koppen hebben twee straalstreken: een grote straal (R) en een kleine straal (r).
   • De grote straal is meestal gelijk aan de binnendiameter van het vaartuig (D), terwijl de kleine straal meestal 0,9 keer de grote straal is.
   • Ellipsoïdale koppen zorgen voor gladdere interne overgangen, wat gunstig kan zijn voor het verminderen van de spanningsconcentraties.
   • Ze worden gewoonlijk gebruikt voor toepassingen onder lage tot middelgrote druk en zijn ontworpen volgens codes en normen zoals ASME-sectie VIII.

Het is belangrijk op te merken dat de specifieke afmetingen en ontwerpcriteria voor platte koppen afhankelijk zijn van factoren zoals de druk, materiaal eigenschappen en toepasselijke codes en voorschriften.Het raadplegen van een gekwalificeerde ingenieur of het raadplegen van de juiste ontwerpcodes en -normen is cruciaal bij het selecteren en ontwerpen van platte koppen voor drukvaten.

Vervaardiging


De Commissie heeft


Veelgestelde vragen

V: Waarom kiezen jullie ons?

A: Ons bedrijf is al meer dan dertig jaar actief in de productie van koppen.en we kunnen klanten voorzien van een verscheidenheid van hoogwaardige header producten.

V: Kunnen wij OEM/ODM-service leveren?

A: Ja. Neem contact met ons op voor meer informatie.

V: Wat zijn uw betalingsvoorwaarden?
A: De eerste is de telegrafische overschrijving van 30% van de aanbetaling voorafgaand aan de productie, de overige 70% naar de kopie van de vrachtbrief, de andere is een onherroepelijke 100% L/C op zicht.

V: Kunnen we uw fabriek bezoeken?
A: U bent van harte welkom. Zodra wij uw reisroute hebben, zullen wij een professioneel verkoopteam inschakelen om uw zaak op te volgen.

V: Kunt u monsters leveren?
A: Ja, het monster van algemene grootte is gratis, maar de koper moet de verzendkosten betalen.
